1、適用條件及場所

　　1)餐飲廢水

　　2)環境溫度：0～40℃?

　　3)介質溫度：≥5℃

　　4)pH值：5～9?

　　5)流量范圍：1～50m3/h

　　6)電源電壓：380V±10%??????????????????????

　　7)電源頻率：50Hz±5%?

　　8)無特殊腐蝕性液體?

　　拓南高效隔油設備主要用于各類酒店、飯店、食堂、商鋪、超市、地鐵、餐飲娛樂場所等含油脂餐飲廢水的隔油處理與污水排放。

　　2、設備原理

　　廚房餐飲廢水及其他含油廢水自流進入設備，首先經過不銹鋼格柵欄，廢水中的雜物被分離并暫存在格柵欄后廢水進入油水分離區。油水分離區利用油水密度差原理，并采用錐形結構使浮油自動累計到浮油收集區，油水分離區配有電加熱恒溫裝置，使油脂不會發生凝固，通過放油閥將浮油收集區的油脂排放至廢油收集桶。油水分離區內液位達到一定高度時，污水在壓力作用夏通過回流管流入儲水箱，當儲水箱內液位達到預設高度時，水泵自動啟動，將污水提升至市政管網。

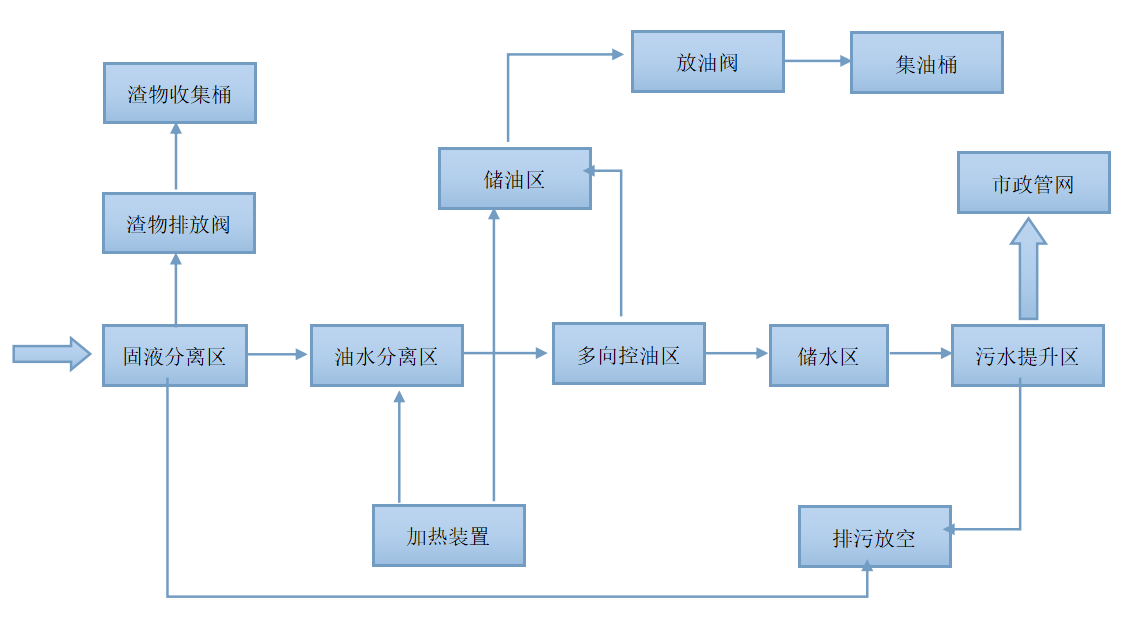

　　3. 設備運行流程圖

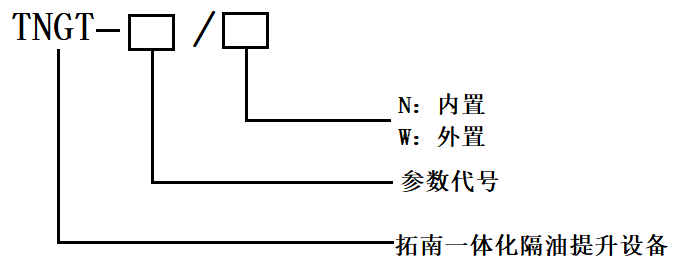

　　4、設備型號說明

　　5、設備功能特點

　　● 過濾除渣功能：含油廢水經過過濾除渣裝置，將固體渣物自動過濾攔截，人工定期清理渣物，防止渣物進入水箱。

　　● 沉淀腔-顆粒、污泥沉淀功能：含油廢水進入沉淀池，利用油水密度差原理，油浮在上面，顆粒物及污泥沉淀，沉淀池定期排泥，含油廢水流進油水分離倉;

　　● 廢油收集功能：通過油水密度差且通過斜板式結構，增大油水分離區域，提高油水分離速度。

　　● 恒溫功能：水分離倉設置有加熱裝置和溫度傳感器，溫度設定在20℃—35℃，低于20℃時，加熱裝置自動加熱，保證油脂不凝固，高于35℃時，加熱裝置停止工作，節省耗電。

　　● 出水自動虹吸功能：污水經油水分離倉底部流出，經過虹吸裝置，利用虹吸原理，使得污水不斷進入蓄水池。

　　● 污水自動提升功能：虹吸腔出來的污水，經過污水泵提升排到市政管網，提升裝置采用雙泵配置，一用一備。

　　● 系統密封運行，采用通氣管、機房通風換氣等方式，防止氣味擴散，降低空氣污染。

　　6、安裝說明

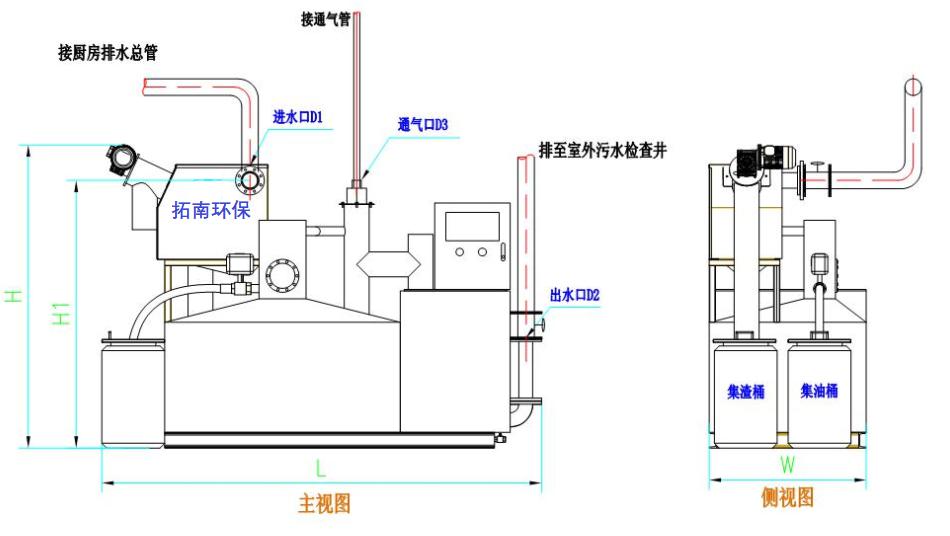

　　安裝示意圖

　　TNGT型一體化隔油提升設備安裝技術說明：

　　● 要求地面平整;

　　● 設備進、出水口兩端都必須安裝閘閥，以便設備的調試及檢修;

　　● 設備通風管應連接到室外或與建筑物的排水通風系統連接;

　　● 設備旁邊應設有排水溝，便于維修排水和緊急事故的排水;

　　● 其他未盡事宜請參照相應的國家規范。

　　7、設備規格參數
